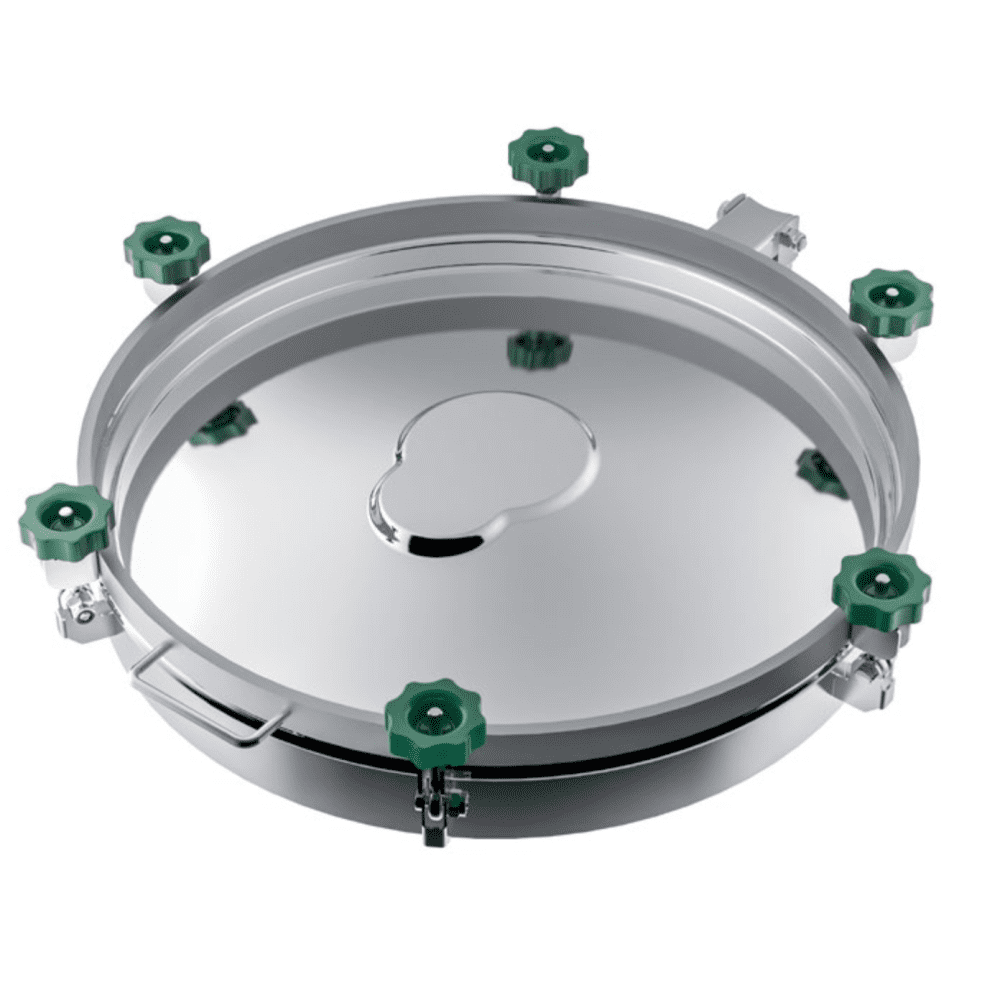

Chiusino circolare apertura a ribaltamento e bandiera

520 SERIE

Chiusino
DN200 | 300 | 380 | 400 | 420 | 500 | 600 mm
Per INOX

Informazioni aggiuntive

Installazione	Su inox
Tipo di prodotto	Chiusino
Forma	Circolare
Diametro	200, 300, 380, 400, 420, 500, 600
Apertura	Esterna
Caratteristiche	Apertura bandiera, Apertura ribaltamento, Pressione moderata

Note:

Particolari non a contatto in AISI304L

Certificati disponibili:

MOCA – 3.1 – FDA – 1935/04 CE

Pressione di esercizio:

519 DN200: -0,5 / +3,0 BAR
520 DN300: -0,5 / +3,0 BAR
521 DN380: -0,6 / +2,0 BAR
522 DN400: -0,6 / +2,0 BAR
523 DN420: -0,6 / +2,0 BAR
524 DN500: -0,5 / +1,3 BAR
525 DN600: -0,5 / +1,0 BAR

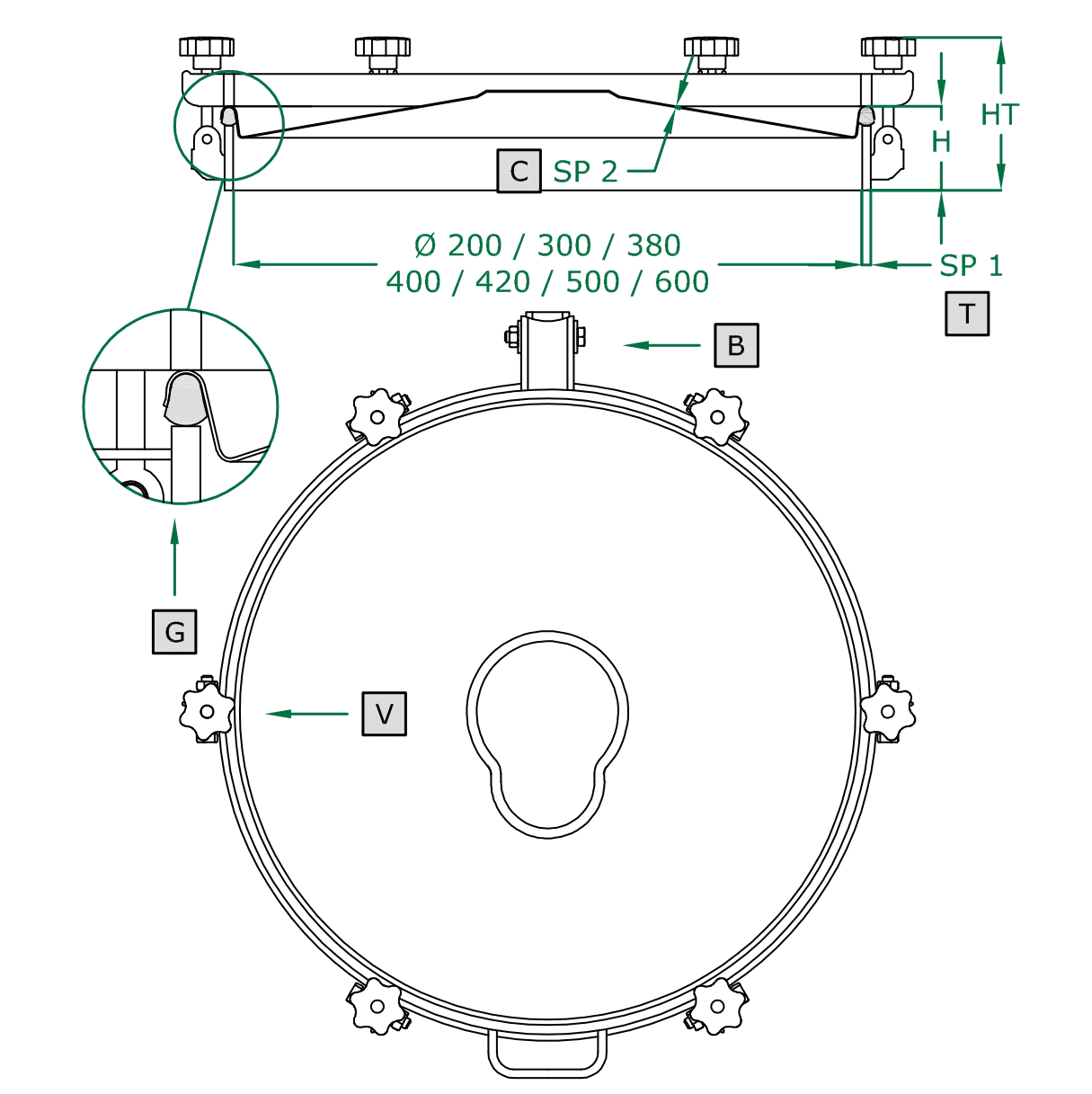

Disegno

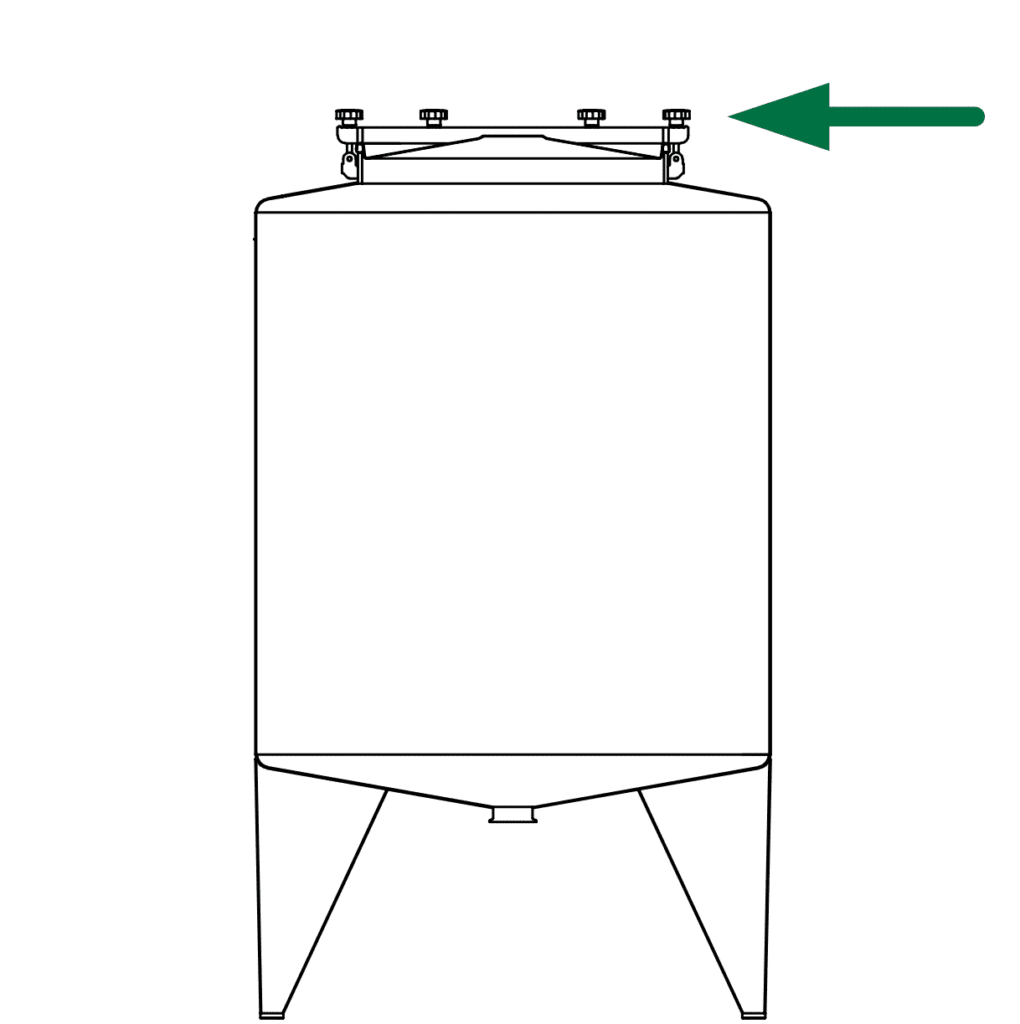

Esempio installazione
